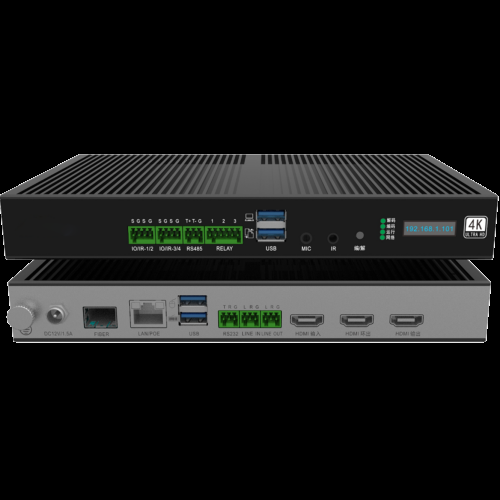

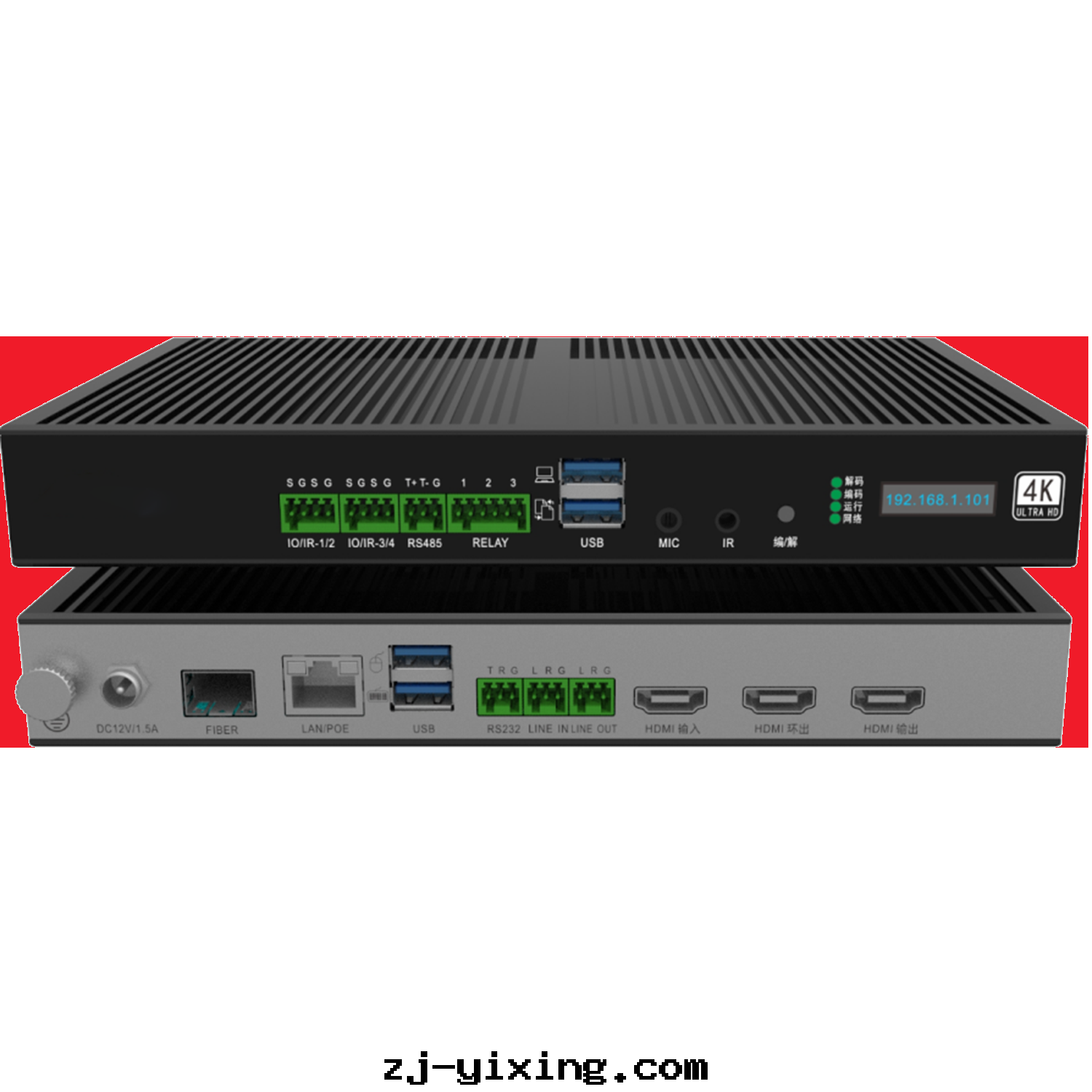

産品名稱：4K60 分布式编解一體节点産品品牌：esVille/立世威尔産品型号：HA-DSB4001H産品图片：産品概述：◆自主可控：国産技術、無中心，低延时、低碼率、高画質。◆全双工支持輸入编碼，輸出解碼同时工作。◆超高清：4K60 HDMI輸入，4K60 HDMI輸出。◆視頻拼接: 拼接/開窗/漫遊/滾動字幕/海量IP視頻接入。◆同步音頻解碼：高分服务器同步采集，同步音視頻傳輸，同步拼接。◆
産品概述：
◆自主可控：国産技術、無中心，低延时、低碼率、高画質。
◆全双工支持輸入编碼，輸出解碼同时工作。
◆超高清：4K60 HDMI輸入，4K60 HDMI輸出。
◆視頻拼接: 拼接/開窗/漫遊/滾動字幕/海量IP視頻接入。
◆同步音頻解碼：高分服务器同步采集，同步音視頻傳輸，同步拼接。
◆低延时：编解延时32ms。
◆音頻處理：网络IP音頻分組、語音对讲和透傳。
◆环境中控：可编程中控，支持RS232/485/IR/IO/RELAY等多種接口。
◆可視化KVM：視頻預覽/推送/抓取/跟随/USB數據透傳/預案轮巡/快捷鍵定義。
◆安全KVM傳輸：支持串口协議KVM鍵鼠傳輸，避免USB鍵鼠傳輸信息安全風險。
◆互動終端：坐席視頻会議，IP電話，語音网關交互式融合通訊。
◆嵌入式系統，7X24小时連續工作能力。
硬件參數：
序号 | 模块 | 子項 | 參數 |
1 | 系統 | 嵌入式 | linux系統，A76+A55双核，內存4G |
2 | 音頻 | 音頻輸入 | 1路左右立體聲線路音頻輸入 |
音頻輸出 | 1路左右立體聲線路音頻輸出，支持HDMI內嵌音頻輸出 | ||
对讲音頻 | 1路3.5mm 接口，連接头戴式耳麥 | ||
3 | 視頻 | 視頻輸入 | 1路HDMI 輸入4K@60，1路HDMI环出 |
視頻輸出 | 1路HDMI解碼輸出，支持4K@60 | ||
4 | 控制 | RS232 | 1路3P鳳凰端子，可编程 |
RS485 | 1路3P鳳凰端子，可编程 | ||
IO或IR | 4路2P鳳凰端子，每一路可配置成IO或IR，可编程； | ||
RELAY | 3路2P鳳凰端子，可编程； | ||
USB | 4路,其中2路USB 3.0和2路USB 2.0 支持鍵鼠，U盘，USB音視頻和存儲設備接入。 | ||
网络 | 1路千兆RJ45電口网络，具備POE供電；1路千兆光纖网络 | ||
编/解 | 1路编/解切換按鈕 | ||
IR | 1路紅外接收口 | ||
5 | 面闆 | 面闆 | 1个0.9寸OLED顯示屏，4个指示燈 |
6 | 环境 | 滿载功耗 | ≤20W，直流12V3A和POE双供電 |
淨重量 | ≤1kg | ||
機箱尺寸 | 长：220mm、宽：140mm、高：30mm | ||
工作温度 | 工作温度: 0℃ ~ +55°C，温升：<20°C |
软件參數：
序号 | 模块 | 子項 | 參數 |
1 | 視頻编碼 | 算法 | H.265，H.264(HP/MP/BP) |
编碼分辨率 | 4K60fps编碼，采集源自适應直通编碼 | ||
幀率 | 5～60幀/秒 | ||
碼率 | 32kbps～16Mbps | ||
编碼路數 | 1路4K@60编碼 | ||
2 | 視頻解碼 | 算法 | H.265，H.264(HP/MP/BP) |
解碼分辨率 | 4K60fps解碼，自适應解碼分辨率 | ||
幀率 | 5～60幀/秒 | ||
碼率 | 32kbps～16Mbps | ||
解碼路數 | 1路4K@60或8路1080P30解碼 | ||
3 | 音頻编碼 | 算法 | G.711A、G.722.2、AAC-LC、OPUS |
采樣率 | 8～48KHz | ||
碼率 | 8-320kbps | ||
编碼路數 | 1路编碼 | ||
4 | 音頻解碼 | 算法 | G.711A、G.722.2、AAC-LC、OPUS |
采樣率 | 8～48KHz | ||
碼率 | 8-320kbps | ||
解碼路數 | 8路解碼 | ||
5 | 拼接功能 | 图层 | 8路1080P30 fps |
画面切換 | 無縫切換，無黑场、閃屏、画面静止等中間过度狀态，画面切換时間≤15ms | ||
拼接功能 | 開窗、漫遊、疊加、縮放、字幕滾動 支持自定義非标準分辨率輸出 支持液晶屏、LED屏、投影等顯示終端 支持拼接顯示模式調用，轮巡、預定義布局等操作功能 | ||
輸出同步 | 支持同步輸出，拼接画面幀同步輸出顯示，多个顯示終端拼接微秒級同步精度誤差，動态图像無撕裂不同步現象 | ||
字幕疊加 | 支持滾動字幕，支持条幅自定義位置、大小，底层、字體以及字号、滾動方向與速度等 | ||
高清底图 | 支持 | ||
6 | KVM | 窗口應用 | 單屏四窗口滑屏（可自定義窗口數量和布局模式） |
視頻應用 | 預覽、推送、抓取、預案、跟随 | ||
融合應用 | 視頻会議、IP電話呼叫，撥号，通信录管理 | ||
USB | KVM鍵鼠、USB數據透傳，USB音視頻設備接入 | ||
延时 | ≤38ms | ||
7 | 网络协議 | 网络协議 | TCP/IP |
流媒體协議 | TCP/UDP/RTSP/RTP/ONVIF/SIP/HTTP | ||
8 | 音視頻互動 | 互動协議 | 支持SIP互動协議 |
9 | 設備管理 | B/S | WEB管理 |
C/S | WIN、IOS、安卓、麒麟、鴻蒙可視化管理 |
