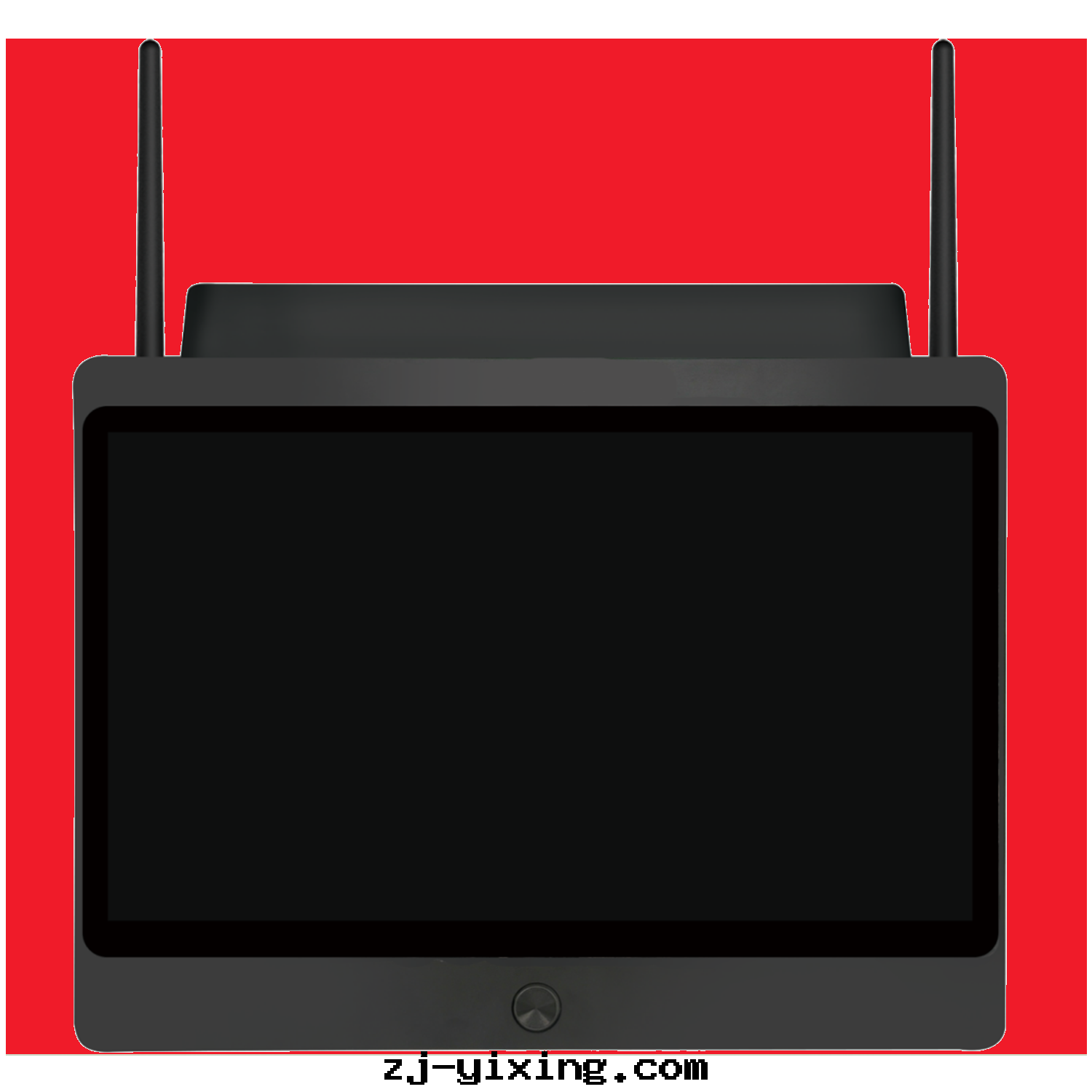

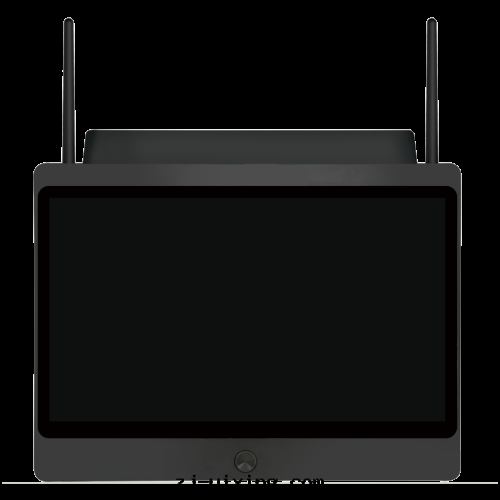

産品名稱：车载便攜終端産品品牌：esVille/立世威尔産品型号：HA-K3220A3-C15産品图片：産品概述：一款集觸控顯示、音視頻采集、音視頻编解碼、音視頻處理、視頻录制、視頻点播、視頻直播、視頻導播、遠程互動、運維管理、POE、HID反向控制、揚聲器、無線麥克風等功能于一體的便攜式設備，設備采用工業級别高性能低功耗ARM架構四核處理器，基于開源穩定的嵌入式Linux操作系統設計開發，确保系
産品概述：
一款集觸控顯示、音視頻采集、音視頻编解碼、音視頻處理、視頻录制、視頻点播、視頻直播、視頻導播、遠程互動、運維管理、POE、HID反向控制、揚聲器、無線麥克風等功能于一體的便攜式設備，設備采用工業級别高性能低功耗ARM架構四核處理器，基于開源穩定的嵌入式Linux操作系統設計開發，确保系統可靠穩定。該産品以智能便捷操作为基礎，用户理念为核心，具有搭建快速便攜，操作簡單、維護容易等優点，面对各類應用场景，通过該設備實現音視頻相關需求，为用户提供一體化解決方案。
産品參數：
顯示單元 | 背光類型 | LED |
分辨率 | 1920*1080 | |
色彩 | 16.7M | |
視角 | 89 | |
对比度 | 1000 | |
亮度 | 450Cd/m2 | |
像素間距 | 0.17925 (H) x 0.17925 (V) | |
觸摸單元 | 觸摸面闆 | G+G |
觸摸点數 | 10点 | |
觸摸精度 | ±2.5mm | |
相應視角 | Max.30ms | |
系統單元 | 操作系統 | Linux |
CPU核數 | 4核 | |
運行內存 | 4G | |
機身存儲 | 1TB（支持更換大容量存儲） | |
遠程喚醒 | 支持本地UDP喚醒、公网TCP喚醒 | |
一鍵系統還原 | 一鍵還原系統按鍵 | |
支持协議 | HTTP、UDP、TCP、HLS、RTMP、RTSP、ONVIF、WEBSOCKET、FTP、NTP、DHCP、SIP | |
實體按鍵 | 電源 | |
視頻單元 | 視頻编碼标準 | H.264，H.265
|
輸入分辨率 | 3840×2160p@30、1920×1080p@60、1920×1080p@30、1600×1200P60、1680×1050p@60、1600×900P60、1440×900P60、1280×1024p@60、1280×960p@60、1280×800p@60、1280×720p@60、720×480p@60、640×480p@60 | |
輸出分辨率 | 3840*2160、1920*1080 | |
視頻录制格式 | MP4，TS | |
視頻录制碼率 | 256kbps~20480Kbps可調 | |
录制碼率控制 | CBR、VBR、AVBR、QVBR、CVBR、FIXQP、QPMAP | |
視頻录制幀率 | 25～60fps | |
視頻直播格式 | RTMP、RTSP、HLS | |
視頻直播碼率 | 256kbps~20480Kbps可調 | |
視頻直播幀率 | 25～30fps | |
音頻單元 | 音頻壓縮标準 | AAC |
音頻壓縮碼率 | 32~192Kbps可調 | |
無線麥模块參數 （选配） | 無線麥調制方式：FM調制 | |
無線麥頻率范圍：640~690MHz | ||
無線麥使用距離：50M | ||
麥克風款式：手持、領夾、头戴（三选二） | ||
音頻處理模块參數（选配） | 回聲消除：长度256ms，回聲消除幅度60dB，收斂速度100dB/s | |
降噪深度≥21dB，可人工智能学習非常态化噪音 | ||
信号處理延时：低至8ms（不同算法配置延时有差异） | ||
功能接口 | 視頻輸入 | 2路3G-SDI、2路HDMI |
視頻輸出 | 4路HDMI | |
音頻輸入 | 1路3.5mm LINE IN、1路鳳凰端子LINE IN、1路鳳凰端子48V MIC、1路HDMI IN | |
音頻輸出 | 2路3.5mm LINE OUT、4路HDMI OUT | |
网络接口 | 2路RJ45:10/100/1000M自适應 | |
3路RJ45:10/100M自适應 ,支持POE（802.3af/at） | ||
COM接口 | 1路鳳凰端子RS232 | |
USB接口 | 1路Type-A USB3.0、2路Type-A USB2.0 | |
2路Type-C USB2.0 | ||
電源接口 | 1路內徑2.5mm, 外徑5mmDC電源插座 | |
電源單元 | 輸入電源 | DV 19V |
最大功耗 | <65W | |
待機功耗 | <2W | |
運行环境 | 儲藏温度 | -10℃~+50℃ |
儲藏湿度 | 90%RH | |
工作温度 | 0℃~50℃ | |
工作湿度 | 70%RH | |
物理特性 | 安裝方式 | 便攜式 |
機身顔色 | 黑色 | |
機身材質 | 鋁合金 | |
整機尺寸 | 371.23*307.00*353.20mm | |
包裝方式 | 紙箱 | |
包裝尺寸 | 492.00*353.00*147.00mm | |
淨重 | 約 3.8 Kg | |
毛重 | 約 5.0 Kg | |
附件 | 電源适配器、天線、合格证保修卡、光盘说明书、裝箱清單； | |

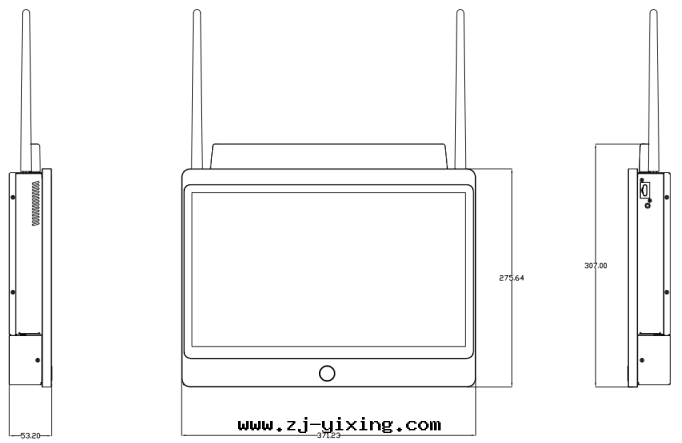

尺寸图 |
| |
産品接口：
接口面：
側面：
1 | 電源輸入插口 | 2 | USB接口 |
3 | USB接口 | 4 | 4路网络接口4（3路POE） |
5 | UVC接口 | 6 | WLAN网口 |
7 | HDMI OUT接口 | 8 | HDMI OUT接口 |
9 | HDMI IN接口 | 10 | HDMI IN接口 |
11 | USB接口 | 12 | SDI接口 |
13 | SDI接口 | 14 | HID接口 |
15 | CONSOLE接口 | 16 | RS232接口 |
17 | MIC IN接口 | 18 | 48V MIC接口 |
19 | LINE OUT接口 | 20 | LINE IN接口 |
21 | SIM卡槽 | 22 | 監听接口 |
